Теоретична частина
Які функції виконує блок живлення
Блок живлення – джерело електроенергії, який:
- перетворює струм з змінного в постійний для забезпечення енергією начинки комп’ютера;
- стабілізує електроенергію, захищаючи комплектуючі системи від згоряння при перепадах напруги в мережі;
- допомагає підтримувати оптимальну температуру, оскільки оснащений вентилятором.
Якщо система зібрана в корпусі з розташованим вгорі БП, то його кулер майже не охолоджує інші елементи, але якщо він розміщений знизу – повітря циркулює краще, охоплюючи більшу кількість комп’ютерних деталей.
Як підключити блок живлення до материнської плати
Робиться це в три коротких етапу. Краще сфотографувати підключений БП, який потрібно міняти, перед тим, як зняти його з материнської панелі. Це допоможе не забути, який кабель куди потрібно вставити.
Читайте також: Які роз’єми є на материнській платі і які у них назви: лікнеп в 4 розділах
Відключаємо старий блок живлення
Якщо користувач не збирає новий системник, і завдання полягає лише в тому, щоб поміняти БП, то спершу потрібно демонтувати раніше поставлений девайс.
Як робити:
- Перед витяганням пристрою необхідно повністю знеструмити системний блок, після чого вийняти мережевий кабель безпосередньо з БП. Рекомендується почекати 3-5 хвилин, поки накопичена електроенергія розсіється, а також надіти електростатичний браслет – все це забезпечить безпечний демонтаж.
- Виймати блок живлення краще, поклавши корпус ПК на бік. Тоді при ослабленні фіксаторів БП не впаде на інші елементи.
- Відкрити корпус і всі дроти, які йдуть від пристрою живлення до комплектуючих, перехідникам, від’єднати. Примітка: з самого блоку ніякі дроти діставати не потрібно.

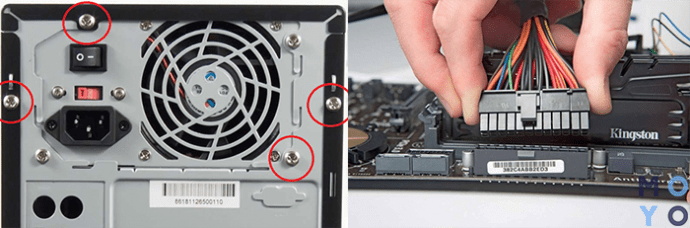

- Викрутити фіксують гвинтики, які розташовуються на тильній частині корпусу, і вийняти девайс.
Монтаж нового блоку живлення
Схема БП практично ідентична процесу демонтажу, тільки все робиться в зворотному порядку:
- Помістити пристрій в корпус
- Прикрутити кріпильні гвинти

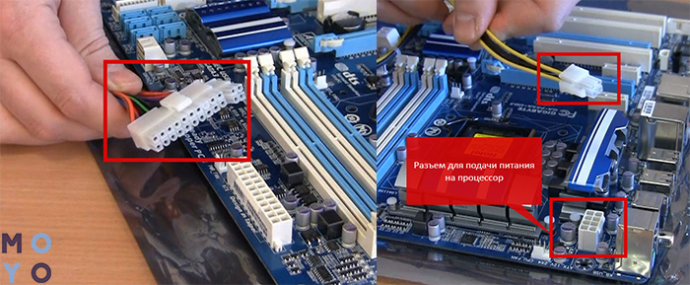

- Підключити всі кабелі в потрібні роз’єми на материнке і не забути приєднати проведення до девайсів, які вимагають підживлення: процесору, видеоадаптеру
Корисно: Сумісність процесора і материнської плати – як підібрати комплектуючі: гайд в 3 розділах
Підключення
Для всіх блоків живлення є стандартний набір кабелів. Що і для чого призначене – в таблиці.
| Провід | Призначення |
|---|---|
| 6 або 8 пинов | Для дискретної відеокарти. Використовується не завжди, так як графічні девайси малої потужності не потребують додаткового живлення. Часто воно необхідне топовим ігровим моделям, випущеними ASUS, GIGABYTE та іншими провідними виробниками. |
| 4 або 6 пінів | Служить для живлення центрального процесора. |
| 20 пінів | Живить материнську плату. Іноді в одній зв’язці з ним може йти чотирьох контактний коннектор. |
| коннектор SATA | Для підключення накопичувачів. |
| FDD | Інтерфейс, що живить кардрідер. |

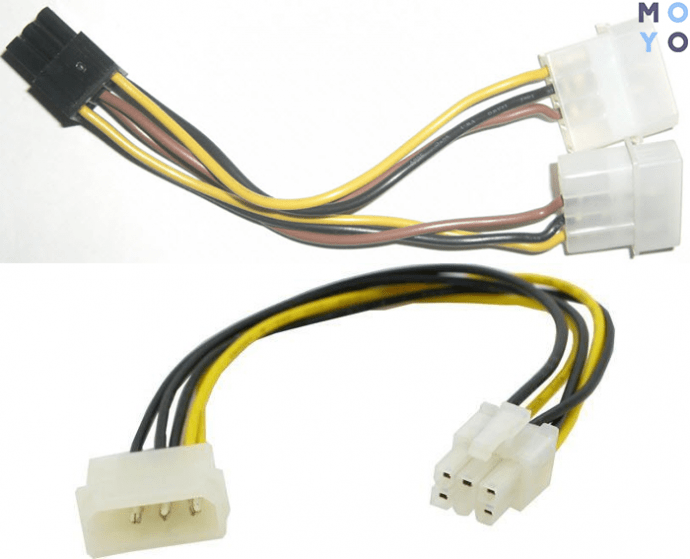

Примітка: MOLEX – застарілий роз’їм, який раніше використовували для підключення вінчестерів з PATA. Його рідко, але можна зустріти на сучасних моделях БП.
Що робити, якщо комп’ютер не включається
Якщо комп’ютер не реагує на спроби увімкнення після заміни БП – можливо, щось зроблено невірно: не до кінця приєднаний кабель або ж до блоку живлення підключені не всі комплектуючі.
Важливо перевірити коректність з’єднання всіх елементів збірки, а також звернути увагу на положення кнопки на самому БП: вона повинна бути включеною.
Потрібно подивитися, чи є напруга в мережі, підключивши будь-який інший електроприлад. У моделях з посиленим захистом від перепадів напруги, наприклад, 850W, може спрацювати блокування при сильно заниженому або завищеному вольтажі.
Варто відкрити корпус і оглянути візуально «нутрощі», перевірити надійність і коректність підключення складових системи. Можна спробувати відключити всі периферійні девайси і запустити комп повторно.
Рада: не зайвою буде регулярне чищення ПК від пилу, яка може привести до нестабільної роботи, оскільки заважає охолодженню. Буває, що вона просто засмічує контактну частину, через що БП не зможе взаємодіяти з материнки.
Як перевірити блок живлення для комп’ютера: правильна перевірка БП 4 способами
Як видно, приєднати блок до «матері» і іншим внутрішнім складовим PC неважко. Головне – діяти акуратно і пам’ятати, для чого призначений кожен кабель.
