Теоретична частина
Системний блок комп’ютера - корпус, в якому знаходяться основні функціональні компоненти персонального комп’ютера, що захищає внутрішні компоненти комп’ютера від механічних пошкоджень та зовнішнього впливу, підтримує необхідний температурний режим всередині, екранує створювані внутрішніми компонентами електромагнітне випромінювання і є основою для подальшого розширення системи. Також системний блок можна назвати ядром комп’ютерної системи. Системні блоки випускають масово заводським способом з деталей на основі сталі, алюмінію і пластика. Бувають також системні блоки креативної творчості. що використовують такі матеріали, як деревина або органічне скло.
У системному блоці розташовані: Материнська плата з встановленим на ній процесором, ОЗУ, картами розширення (відеокарта, звукова карта). Відсіки для накопичувачів – жорстких дисків. Блок живлення.

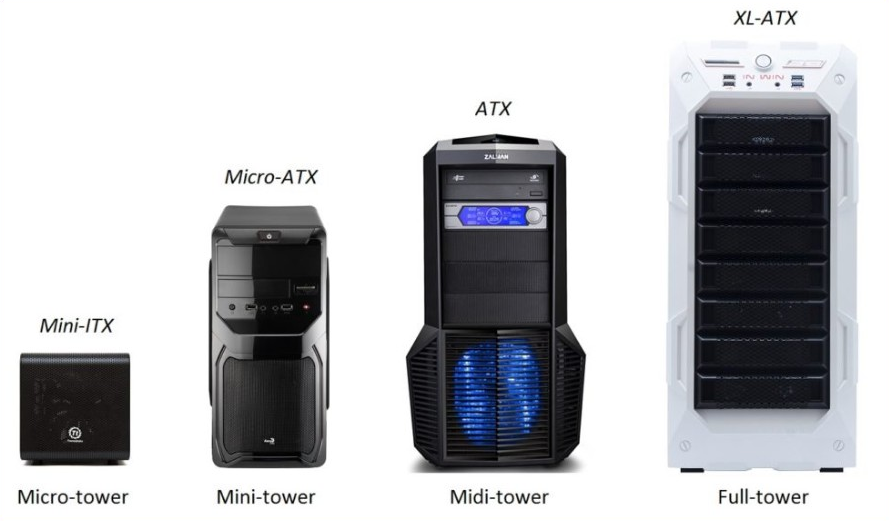

Корпуси для персональних комп’ютерів розрізняються розмірами. Від великих full tower до microtower.
Порівняльна таблиця
| Micro tower | minitower | miditower | fulltower | |
|---|---|---|---|---|
| Розмів материнської плати | microATX | microATX, miniATX | microATX, miniATX, ATX | microATX, miniATX, ATX, L-ATX |
| Розмір блоку живлення | SFX | SFX, ATX | SFX, ATX | SFX, ATX |
| Кількість накопичувачів | 2.5 – 1 шт | 2.5 – 2 шт, 3.5 – 1шт | 2.5 – 2шт, 3.5 – 2шт | 2.5 – 4 шт, 3.5 – 4шт |
Розрізняються вони за кількістю наявних відсіків для встановлення оптичних приводів/жорстких дисків та внутрішньої компонування. Забігаючи вперед, хотілося б відзначити, що є корпусу, що поставляються з блоками живлення, а є рішення без них.
| Тип корпусу | Кількість 5,25-дюймових відсіків | Кількість 3,5-дюймових відсіків | Кількість 2,5-дюймових відсіків |
|---|---|---|---|
| Microtower | 0 | 0 | 1 |
| Minitower | 0 | 1 | 1-2 |
| Miditower | 1-2 | 2-3 | 3-4 |
| Full tower/big tower | 2-4 | 4-6 | 4+ |
Також корпусу класифікується як ATC, BTX, DTX.
Ті хто збирав собі ПК самостійно, розуміють що підібрати вірний розмір корпусу відносно компонентів дуже важливо, тому що, наприклад, блок живлення може не відповідати розміру (великий для цього корпусу), в корпусі повинно бути місце для обраної тобою системи охолодження. Корпус повинен мати відповідну кількість кріплень для розташування материнської плати. Та інші варіанти.
Вимоги, що потрібно враховувати при виборі корпуса:
- Сумісність з передбачуваним форм-фактором материнської плати
- Сумісність з передбачуваним форм-фактором блоком живлення.
- Відповідність розмірів. Корпус повинен бути достатньо великий для розміщення всіх необхідних пристроїв - але в той час досить малий, щоб поміститися у відведеному для нього місці.
- В корпусі повинно бути достатньо вільного місця для розташування відео карти, якщо в дискретній відео карті є потреба.
- Оптимальність конструкції. Складання-розбирання повинна відбуватися просто, конструкція корпусу повинна передбачати вільний доступ до всіх компонентів.
- Схема вентиляції повинна забезпечувати найбільш оптимальне охолодження компонентів.
- Якість виконання. На корпусі не повинно бути гострих кромок; крім того, повинна забезпечуватися необхідна жорсткість кріплень.
- Окремо звернути увагу місце для кабель менеджменту
Якщо у вас є можливість розташувати лише один вентилятор в корпусі (ми не враховуємо охолодження центрального процесора, відео карти, блоку живлення) рекомендується розташовувати вентилятор на задній стінці корпусу (біля процесору) на видув. Це істотно знизить температуру в корпусі. Кабель в середині корпусу не повин бовтатися як попало, найкраще скрутити їх в джгути, перев’язати і акуратно укласти так, щоб вони не заважали потоку повітря. Не полінуйтеся, порахуйте заздалегідь скільки жорстких дисків буде встановлено в корпус, чи не знадобиться додаткове гніздо на установку додаткового USB хабу. Все це неминуче вплине на вибір корпусу. Ніколи не забувайте про кінцеву мету. Тобто, якщо комп’ютер буде використовуватися, наприклад, в якості, працюючої точки, то варто було б віддати перевагу такому корпусу, у якого буде додаткове місце для жорстких дисків чи подальшого обгрейду ПК
Практична частина
Завдання:
- Вивчіть необхідний теоретичний матеріал.
- Оберіть найменший корпус з теоретичних відомостей для даної лабораторної роботи під перераховані комплектуючі:
- Варіант 1. Материнська плата microATX з процессором для неї та оперативною пам’яттю. Блок живлення SFX формату. Один 2.5 дюймовий накопичувач
- Варіант 2. Материнська плата miniATX. Блок живлення ATX формату. Один 2.5 дюймовий накопичувач. Один 3.5 дюймовий накопичувач.
- Варіант 3. Материнська плата формату L-ATX. Блок живлення atx формату. Два 2.5 дюймових накопичувача. Два 3.5 дюймових накопичувача. Два вентилятори
Контрольні питання:
- Призначення корпусу.
- Основні технічні характеристики корпусу.
- Критерії вибору корпусу.
